DHG 500 Sound-Decoder
Loks / Wagen > F2010 > Hobby Trade > Technische Info und Hilfen
Anschluss eines Lautsprechers bei Sound-Decodern
Betrifft die ADE DH 500ca und DHG 500
Bestellnr.
x55001, x55002
x55004, x55004
x55007, x55008
Bei der neuen Serie der Werkslokomotiven der Firma F2010 (ab Herbst 2014) ist die Beschriftung richtig !
Leider wurden die Bezeichnungen der Anschlüsse auf der Platine für den Lautsprecher verwechselt.

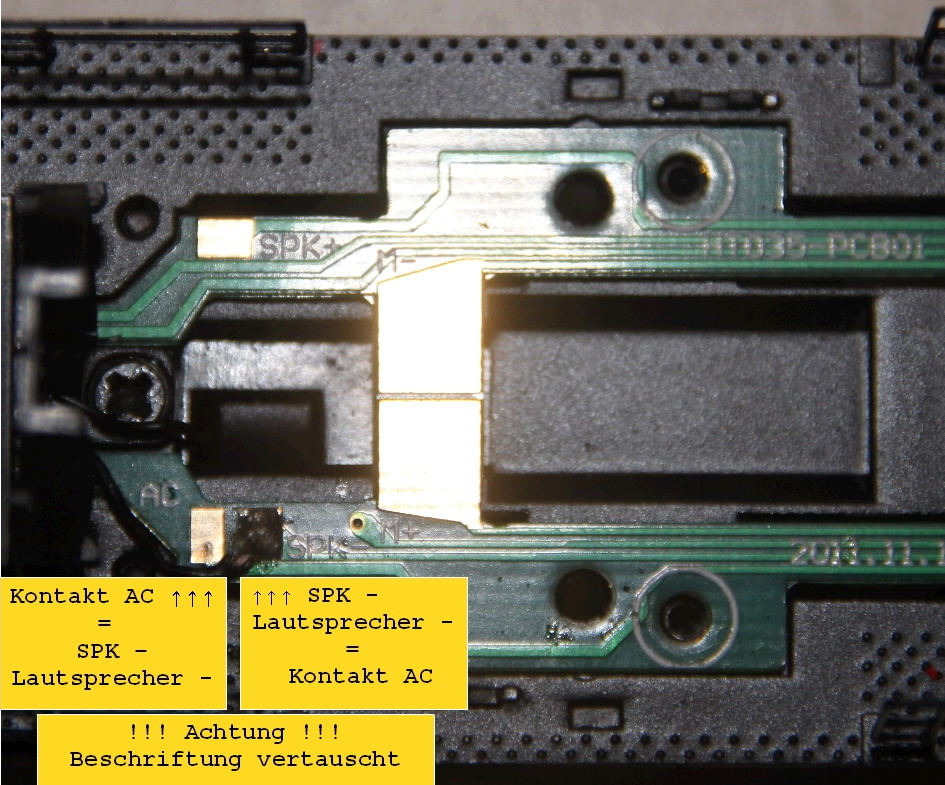

In den Abbildungen sehen sie hier den richtigen Anschluss.
Der Kontakt mit der Beschriftung AC ist der Lautsprecheranschluss (SPK-)
Der Kontakt mit der Beschriftung Lautsprecheranschluss (SPK-)ist der AC Anschluss.
Dies gilt nur für die Platinen, die auch der Abbildung entsprechen.
