Lichtleisten 290 Anschlüsse

Technisches Zubehör > MS LED Produkte (Beleuchtungen) > Technische Hilfen > Lichtleiste ohne Decoder

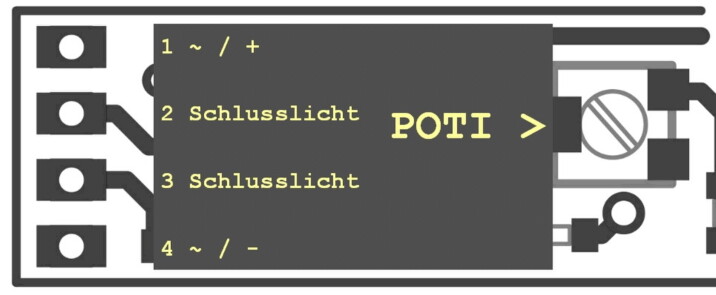

Lichtleiste 290 (Anschlussseite)

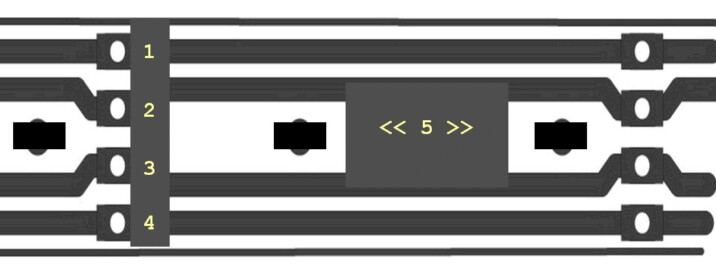

Lichtleiste 290 (Mittelstück)

Oberseite Regelung


1 Versorgung ~/+ (hier AC/DC/Digital)
2 Schlusslicht - (LED 2V "-" Pol)
3 Schlusslicht + (LED 2V "+" Pol)
4 Versorgung ~/- (hier AC/DC/Digital)



Unterseite Mittelstück

1 Versorgung ~/+ (hier AC/DC/Digital)
5 Anschluss Funktionsdecoder F0-F8
4 Versorgung ~/- (hier AC/DC/Digital)

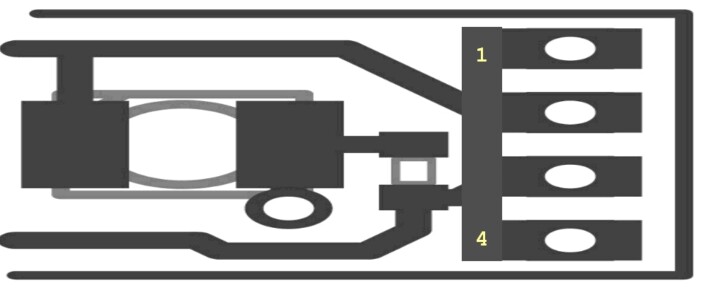

Lichtleiste 290 (Endstück)
Kürzen der Lichtleiste

Oberseite Endstück
1 Versorgung ~/+ (hier AC/DC/Digital)

4 Versorgung ~/- (hier AC/DC/Digital)

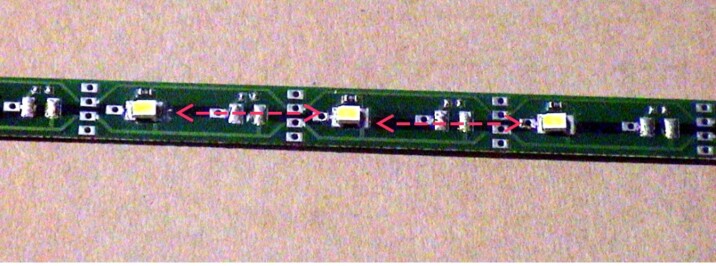

Diese Lichtleiste lässt sich zwischen den LEDs (siehe Bild oben <--->) an beliebiger Stelle einzeln trennen. Abgeschnittene Stücke lassen sich am Ende der Leiste wieder ansetzen. So kann eine Leiste oben in einen Doppelstockwagen eingesetzt und durch 4 Kabelverbindungen Reststücke in der unteren Abteilung versorgt werden.
Die Leiste lässt sich bis auf 3 LEDs (Steuerungsbereich) zurückkürzen. Die minimale Länge beträgt 6,1mm.

Kurzanleitung Stromversorgung
  • 1 Versorgung ~/+ (hier AC/DC/Digital)

  •  Zweileiter : Schliessen Sie hier die Radschleifer links oder rechts an

  •  Dreileiter : Schliessen Sie hier die Radschleifer links/rechts oder den Mittelschleifer an

  • 4 Versorgung ~/- (hier AC/DC/Digital)

  •  Zweileiter : Schliessen Sie hier die Radschleifer links oder rechts an

  •  Dreileiter : Schliessen Sie hier die Radschleifer links/rechts oder den Mittelschleifer an

  • Bitte achten Sie daraus, dass bei mehreren Einspeisungen (Drehgestell 1 und 2) immer die gleiche Seite verwendet wird



Kurzanleitung Schlusslicht
  • 2 Anschluss Schlusslicht "-"

  •  Hier können Sie unsere Schlusslicht LEDs anschliessen (max. 2,0V)

  •  Wenn Sie das Schlusslicht über einen Funktionsdecoder

  •  (z.B.:F1) abschalten wollen, schliessen Sie den "-" Pol der LED direkt an den Decoderausgang an.

  • 3 Anschluss Schlusslicht "+"

  •  Schliessen Sie hier den "+" Pol der LED an (auch bei Verwendung eines Decoders)


Kurzanleitung Sonderfunktionen
  • 5 Steuerung einzelner LEDs auf der Lichtleiste mit externem Funktionsdecoder

  •  Wenn Sie an diesen Anschlüssen einen Funktionsausgang (F0-F8) des Decoders legen, können Sie einzelne LEDs ausschalten, flackern oder blinken lassen.(entsprechende Einstellung des Decoders)

  • Für diese Funktion wird die Stromversorgung der Leiste an den Decoder "+" und einen AUX-Ausgang angeschlossen. Somit kann man die gesamte Leiste ein- und ausschalten und die einzelne LED zusätzlich steuern.
